Messanleitungen für Plissees
Einfach erläutert, mit Beschreibungen und Videos. Sollten dennoch Unklarheiten bestehen, freuen wir uns über ein E-Mail oder einen Anruf.
Glasfalzmontage
Mit Abspannschuh, Klebeleiste oder Klebeplatte
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Dichtungen oder Silikonfugen!
Die Breite wird wegen evtl. Fenstertoleranzen immer an mehreren Punkten gemessen.
Breite B (niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Höhe H = Bestellmaß
Achtung!
Mindest-Glasleistentiefe 18 mm (nicht bei Klebeleistenmontage)
Bei Modellen F4 und FE: Mindest-Glasleistentiefe 25 mm
Das Akku Plissee (FE) darf nicht aufliegen, ziehe 5 mm in der Höhe ab.
So messen Sie richtig, im Glasfalz zwischen den Glasleisten
Zu messen ist am Glas von Rahmen zu Rahmen inkl. der Gummidichtungen, egal ob schräger oder gerader Glasfalz!
Die Breite soll wegen evtl. Fenstertoleranzen immer an mehreren Punkten gemessen werden.
Von der niedrigsten gemessenen Breite ziehe bitte noch 4 mm ab.
Klemmträger und Fensterflügel
Montage am Fensterflügel mit Klemmträgern oder Winkelträgern
Bestellbreite = B einschließlich des gewünschten Überstandes
Bestellhöhe = Höhe Fensterflügel
Bei Akku-Plissee (FE) ohne Pendelsicherung Höhe abzgl. 5 mm.
Achtung!
Beachte bitte Schließmechanismen des Fensters, die den Klemmträgern ev. im Wege sein könnten.
Achte insb. bei Holzfenstern darauf, dass die Träger am Fensterflügel montiert werden können (umlaufende Dichtung). Achte bitte beim gewünschten Überstand auch auf vorstehende Beschläge.
Montage mit Klemmträger Slim
Bestellbreite = Gemessen wird von Glasleiste zu Glasleiste inkl. der Gummidichtungen!
(niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Bestellhöhe = Höhe Fensterflügel
Achtung:
Beachte bitte Schließmechanismen des Fensters, die den Klemmträgern ev. im Wege sein könnten.
Achte insb. bei Holzfenstern darauf, dass die Träger am Fensterflügel montiert werden können (umlaufende Dichtung).
Mindestfalztiefe/max.Stärke des Fensterflügels
Ein Distanzstück ermöglicht auch bei geringer Falztiefe eine Montage des Klemmträgers Slim. Informationen zur Mindestfalztiefe und max. Stärke des Fensterflügels entnimm bitte der Tabelle.
Distanzstücke müssen separat angefragt werden und sind nicht im Lieferumfang enthalten.
Wandmontage
Z.B. vor der Fensternische
Breite B = Bestellmaß inkl. gewünschtem Überstand
Höhe H = Bestellmaß
Achtung!
Das Akku Plissee (FE) darf nicht aufliegen (z.B. am Fensterbrett) ziehe 5 mm in der Höhe ab.
Bitte achte bei der Höhe auf vorstehende Hindernisse (z. B. Fensterbänke, Heizkörper) und dass sich das Fenster nach der Montage noch öffnen (kippen) lässt (Pakethöhen!).
Deckenmontage
Z.B. in der Fensternische
Breite B = Breite der Fensternische minus 5 mm
Höhe H = Höhe der Fensternische minus 5 mm
Achtung:
Das Akku Plissee (FE) darf nicht aufliegen (z.B. am Fensterbrett) ziehe 5 mm in der Höhe ab.
Die Breite wird wegen evtl. Toleranzen immer an mehreren Punkten gemessen. Bitte achte darauf, dass sich das Fenster nach der Montage noch öffnen (kippen) lässt (Pakethöhen).
Glasdach, Wintergarten
Glasdachmontage
Montage zwischen den Sparren
Achtung:
Die Breite wird wegen evtl. Toleranzen immer an mehreren Punkten gemessen.
Breite B minus 4 mm = Bestellmaß
Höhe H = Bestellmaß
Montage auf den Sparren
Bestellbreite = gewünschte Breite einschließlich des gewünschten Überstandes
Bestellhöhe = Gewünschte Höhe des Plissees von Montagepunkt zu Montagepunkt
Ungenormte Dachfenster
Für individuelle Abmessungen
Breite wegen Fenstertoleranzen an mehreren Punkten messen und den geringsten Wert übernehmen!

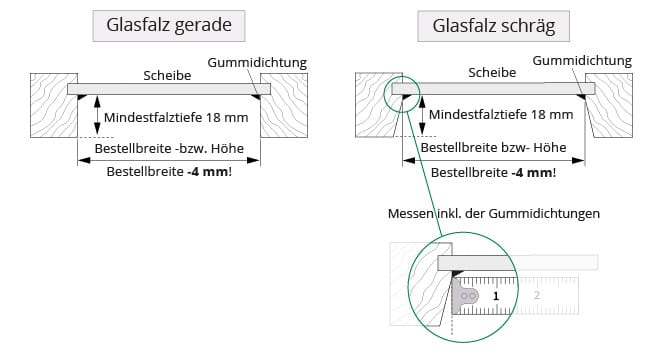

Gerader Glasfalz
Breite B = Bestellmaß (ohne Abzug)
Höhe H = Bestellmaß (ohne Abzug)
Schräger Glasfalz
Breite B = Bestellmaß (ohne Abzug)
Höhe H = Bestellmaß (ohne Abzug)
Breite B2 = Bestellmaß (ohne Abzug)
Höhe H2 = Bestellmaß (ohne Abzug)
Sonderformen im Glasfalz
Modell VS 4 Slope und F Slope 2
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Gummidichtungen! Messen Sie die Breite wegen evtl. Fenstertoleranzen stets an mehreren Punkten (die Bestellmaße sind die Außenmaße des Plissees, wir nehmen keine Abzüge vor).
Breite B (niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Höhe H (lichtes Maß ohne Abzug) = Bestellmaß
Achtung!
Mindest-Glasleistentiefe 18 mm
Info:
Die Höhe rechts kann auch die kleinere Höhe sein.
Modell VS 5
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Gummidichtungen! Messen Sie die Breite wegen evtl. Fenstertoleranzen stets an mehreren Punkten (die Bestellmaße sind die Außenmaße des Plissees, wir nehmen keine Abzüge vor).
Breite unten (niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Breite oben(niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Höhe H (lichtes Maß ohne Abzug) = Bestellmaß
Achtung!
Mindest-Glasleistentiefe 18 mm
Info:
Die Höhe rechts kann auch die kleinere Höhe sein.
Modell VS 9 SD
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Gummidichtungen! In der Produktion passen wir das Maß für Sie etwas an, damit das Plissee mit etwas Abstand in den Glasfalz passt.
Breite B (lichtes Maß ohne Abzug) = Bestellmaß
Höhe H (lichtes Maß ohne Abzug) = Bestellmaß
Achtung!
Mindest Glasleistentiefe 18 mm
Modell VS 10 D und FD Slope 3
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Gummidichtungen (die Bestellmaße sind die Außenmaße des Plissees, wir nehmen keine Abzüge vor).
Breite B minus 4 mm = Bestellmaß
Höhe H (lichtes Maß ohne Abzug) = Bestellmaß
Achtung!
Mindest-Glasleistentiefe 18 mm
Sonderformen am Fensterflügel
Modell VS 4 Slope und F Slope 2
Messe die Breite mit dem gewünschten Überstand über die Glasfläche. Die jeweilige Höhe entspricht der Höhe des Fensterflügels an der jeweiligen Position.
Breite B = Bestellmaß
Höhe H = Bestellmaß
Info:
Die Höhe rechts kann auch die kleinere Höhe sein.
Modell VS 5
Messe die Breite mit dem gewünschten Überstand über die Glasfläche. Die jeweilige Höhe entspricht der Höhe des Fensterflügels an der jeweiligen Position.
Breite B = Bestellmaß
Höhe H = Bestellmaß
Info:
Die Höhe rechts kann auch die kleinere Höhe sein.
Modell VS 10 D und FD Slope 3
Messe die Breite und die Höhe mit dem gewünschten Überstand über die Glasfläche.
Breite B = Bestellmaß
Höhe H = Bestellmaß
Modell VS 9 D
Messe die Breite und die Höhe mit dem gewünschten Überstand über die Glasfläche.
Breite B = Bestellmaß
Höhe H = Bestellmaß
